Numero di modello: | 4VES-10 (Y) | Tipo: | Unità di condensazione |
---|---|---|---|
Capacità di raffreddamento:: | 19190W | Lubrificato:: | 3GS olio SUNISO SL32S |
gas del refrigerante: | R22/R404A | Tensione: | 220V/380V |
Applicazione: | Congelatore | Potere di cavallo:: | 10 HP |
linea di sunction: | 28mm | linea liquida:: | 16 mm |
Evidenziare: | unità del condensatore di CA,Unità di condensazione raffreddata aria |

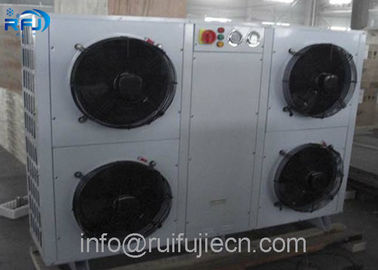

unità di condensazione originale di 10HP Bitzer/unità raffreddata ad aria 4VES-10Y
Descrizione di prodotto
Parametro tecnico
Unità di condensazione del compressore superiore di scarico (tipo di U) | ||||||||||||
Descrizione di prodotto: l'unità 1.condensing è stata montata completamente, installazione non è vincolo dal sito, una poca occupazione dello spazio. 2.double si arrotola per il condensatore, eliminando la perdita di scambio termico. 3.on la progettazione di scarico superiore, circolazione di aria coerente con il principio di flusso d'aria, nessun fenomeno di riflusso e migliorano l'efficienza di trasferimento di calore. motore esterno del rotore 4.with, a basso rumore, potere basso, grande volume di aria. compressore 5.original, interno dell'unità di condensazione con il sistema di protezione perfetto. |
||||||||||||
Parametri tecnici | ||||||||||||
modello d'esecuzione | RFJ030H (U) | RFJ040H (U) | RFJ050H (U) | RFJ060H (U) | modello d'esecuzione | RFJ080H (U) | RFJ100H (U) | RFJ120H (U) | RFJ1500H (U) | |||
potenza nominale (HP) | 3HP | 4HP | 5HP | 6HP | potenza nominale (HP) | 8HP | 10HP | 12HP | 15HP | |||
Capacità di refrigerazione di Norminal (Chilowatt) |
5,05 | 6,05 | 8,00 | 10,20 | Capacità di refrigerazione di Norminal (Chilowatt) |
11,00 | 17,80 | 20,40 | 25,60 | |||
Potere del motore (w) |
180W | 250W | 2*180W | 2*250W | Potere del motore (w) |
2*250W | 2*450W | 2*450W | 2*600W | |||
Diametro del fan (millimetri) | Φ400 | Φ450 | Φ400 | Φ450 | Diametro del fan (millimetro) | Φ450 | Φ500 | Φ500 | Φ550 | |||
Numero dei motori elettrici (a) | 1 | 1 | 2 | 2 | Numero dei motori elettrici (a) | 2 | 2 | 2 | 2 | |||
Aria Voume (M3/H) |
4500 | 4500 | 6220 | 6220 | Aria Voume (M3/H) |
9000 | 13000 | 13000 | 16600 | |||
Importazione ed esportazione | In (millimetri) | Φ16 | Φ16 | Φ16 | Φ22 | Importazione ed esportazione | In (millimetri) | Φ22 | Φ28 | Φ28 | Φ28 | |
Fuori (millimetro) | Φ10 | Φ10 | Φ12 | Φ12 | Fuori (millimetri) | Φ12 | Φ12 | Φ16 | Φ16 | |||
dimensione (millimetro) | L (millimetro) | 750 | 1000 | 1270 | 1270 | dimensione (millimetri) | L (millimetri) | 1370 | 1410 | 1500 | 1700 | |
w (millimetri) | 650 | 650 | 700 | 700 | w (millimetri) | 800 | 850 | 900 | 900 | |||
820 | 820 | 820 | 920 | 920 | 1030 | 1130 | 1130 | |||||
dimensione dell'installazione (millimetro) | a (millimetro) | 420 | 700 | 870 | 870 | dimensione dell'installazione (millimetri) | a (millimetri) | 970 | 910 | 900 | 1100 | |
b (millimetri) | 720 | 720 | 770 | 770 | b (millimetri) | 860 | 910 | 960 | 1060 | |||
Nota: i dati 1.above sono sulla base della temperatura di condensazione sono 40℃, la temperatura di evaporazione sono -15℃, 2.reserve che la destra di progettazione modificata senza priore informa. |

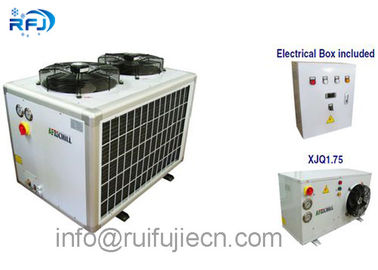

Dimensioni di condensazione dell'unità del compressore a forma di scatola | |||||||
Modello dell'unità | A | B | C | D | H | H1 | Foro dell'installazione |
RFJ-BRA09M/60 RFJ-BRA06H/60 | 1050 | 750 | 700 | 850 | 1380 | 1500 | 4-θ13 |
RFJ-BRA12M/80 RFJ-BRA09H/80 | 1150 | 880 | 830 | 950 | 1500 | 1630 | 4-θ13 |
RFJ-BRA14M/100 RFJ-BRA10H/100 | 1370 | 880 | 830 | 1170 | 1600 | 1730 | 4-θ13 |
RFJ-BRA18M/120 RFJ-BRA12H/120 | 1450 | 950 | 900 | 1250 | 1600 | 1730 | 4-θ13 |
RFJ-BRA23M/160 RFJ-BRA15H/160 | 1610 | 950 | 900 | 1410 | 1600 | 1730 | 4-θ13 |
RFJ-BRA28M/200 RFJ-BRA20H/200 | 1710 | 950 | 900 | 1510 | 1650 | 1830 | 4-θ13 |
RFJ-BRA34M/240 RFJ-BRA25H/240 | 2120 | 1050 | 1050 | 1920 | 1780 | 1900 | 4-θ13 |
RFJ-BRA30H/270 | 2300 | 1050 | 1050 | 2100 | 1780 | 1900 | 4-θ13 |
RFJ-BRA44M/300 RFJ-BRA35H/300 | 2450 | 1050 | 1050 | 2250 | 1780 | 1900 | 4-θ13 |
