| Marchio: | Copeland |
| Numero di modello: | ZB38KQE- PFJ -551 |
| Moq: | 1pcs |
| prezzo: | discussed |
| Tempo di consegna: | 7-10 giorni lavorativi dopo la ricezione del pagamento |
| Condizioni di pagamento: | L / C, T / T, Western Union |

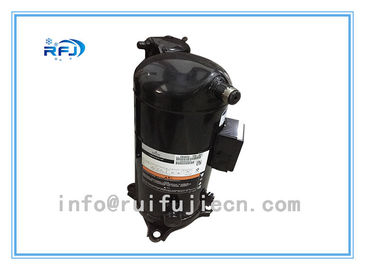

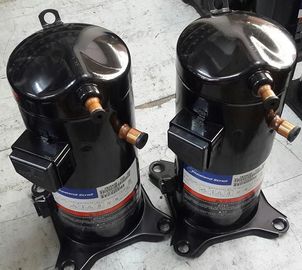

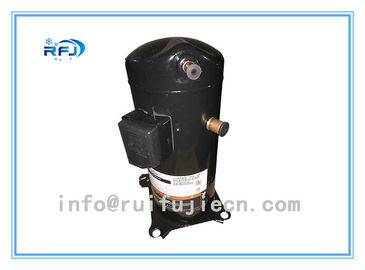

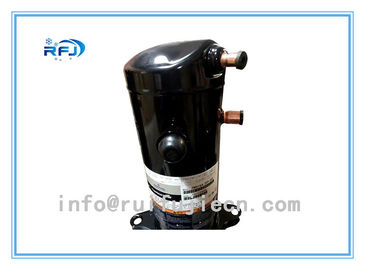

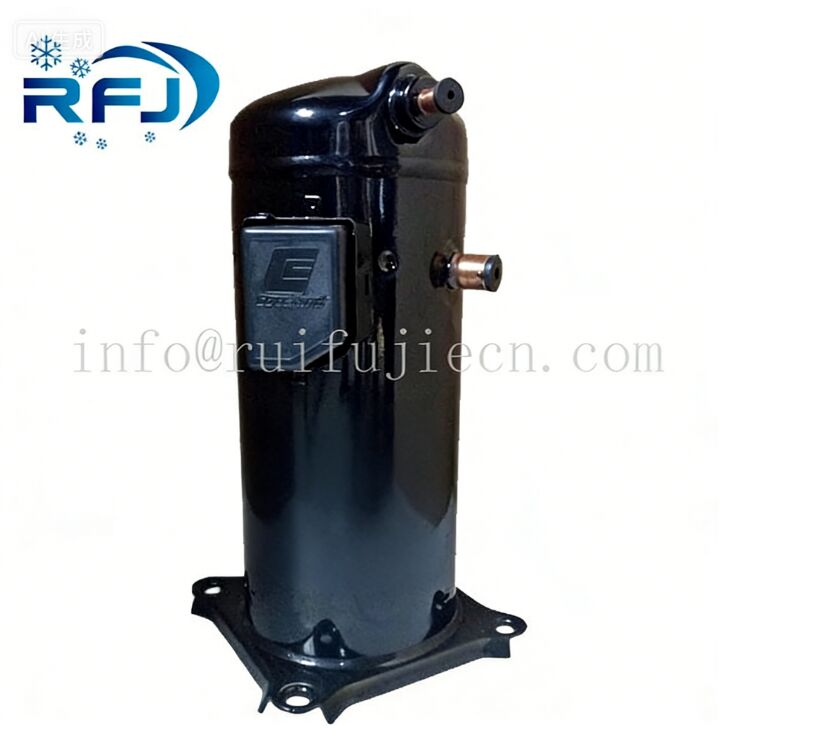

5HP anneriscono il compressore aero--Conditoning del rotolo di Emerson Copeland ZB38KQE-PFJ-551
Compressore del rotolo di ZB Copeland per le applicazioni medie di refrigerazione di temperatura
*Refrigerant: R404/R22 50Hz/60Hz
*Med/temperatura elevata
busta di funzionamento del *Large
la temperatura del *Fast tira giù le capacità
*Lightweight e compattezza
Tecnologia di Digital® del rotolo del *Copeland per modulazione semplice e senza punto di capacità
| Marca: | Copeland |
|---|---|
| Collegamento: | Rotalock |
| Attenui 1 (millimetro): | 438 |
| Numero di modello: | ZB 38KQE PFJ 551 |
| Garanzia: | 1 anno |
| Profondità con il pannello della decorazione (millimetro): | 242 |
| Spostamento cc: | 14,4 |
| Rifornimento elettrico: | 220-230V/1ph/50Hz |
| Valutazione elettrica: | 32 |
| Refrigerante: | Riferisca alla letteratura di Copeland per i refrigeranti approvati |
| Dimensione del collegamento di metropolitana (millimetro): | - |
| Collegamenti della valvola: | 7/8 |
| Larghezza con il pannello della decorazione (millimetro): | 242 |
| Temperatura di applicazione (C): | - |
| Temperatura di applicazione (C): | - |
| Spostamento [³ /h di m.]: | 14,4 | |
| Potenza del suono [DBA]: | 72 | |
| Livello di pressione sonora [dB]: | 61 | |
| Peso netto [chilogrammo]: | 37,4 | |
| Tassa dell'olio [³ del dm]: | 1,9 | |
| Alta pressione massima [barra]: | 28,8 | |
| Pressione massima di fermata [barra]: | 21 | |
| Temperatura minima di lowside [°C]: | -35 | |
| Temperatura massima di lowside [°C]: | 50 | |
| Categoria del PED: | 1 |
| Alimentazione elettrica [V/~/Hz]: | 220-240V/1/50Hz | |
| Corrente bloccata del rotore [A]: | 142 | |
| Corrente di funzionamento massima [A]: | 32,3 | |
| Resistenza di bobina [Ω]: | 0,4 |
| pollici | |||
| Collegamento della valvola di Rotolock di aspirazione: | 1 1/4" | ||
| Collegamento della valvola di Rotolock di scarico: | 1" | ||
| Collegamento di aspirazione con la manica fornita: | 7/8" | ||
| Collegamento di scarico con la manica fornita: | 1/2» |
| tc te | -40 | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
| 10 | 3,75 | 4,72 | 5,92 | 7,36 | 9,04 | 10,96 | 13,11 | - | - | - | - |
| 15 | 3,44 | 4,40 | 5,58 | 7,00 | 8,66 | 10,54 | 12,66 | 15,02 | - | - | - |
| 20 | 3,14 | 4,07 | 5,22 | 6,61 | 8,22 | 10,06 | 12,14 | 14,44 | 16,98 | - | - |
| 25 | 2,86 | 3,74 | 4,85 | 6,18 | 7,73 | 9,52 | 11,53 | 13,77 | 16,24 | 18,94 | - |
| 30 | 2,62 | 3,43 | 4,47 | 5,73 | 7,21 | 8,92 | 10,85 | 13,01 | 15,40 | 18,01 | 20,85 |
| 35 | 2,41 | 3,15 | 4,10 | 5,28 | 6,67 | 8,29 | 10,12 | 12,18 | 14,46 | 16,97 | 19,70 |
| 40 | 2,26 | 2,90 | 3,75 | 4,82 | 6,11 | 7,62 | 9,34 | 11,29 | 13,45 | 15,84 | 18,45 |
| 45 | - | - | 3,43 | 4,38 | 5,55 | 6,93 | 8,53 | 10,34 | 12,38 | 14,62 | 17,09 |
| 50 | - | - | - | 3,97 | 5,00 | 6,24 | 7,69 | 9,36 | 11,24 | 13,33 | 15,64 |
| 55 | - | - | - | - | 4,46 | 5,54 | 6,84 | 8,34 | 10,05 | 11,98 | 14,12 |
| 60 | - | - | - | - | - | 4,86 | 5,98 | 7,30 | 8,83 | 10,57 | 12,52 |
| tc te | -40 | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
| 10 | 1,96 | 2,00 | 2,03 | 2,07 | 2,11 | 2,18 | 2,28 | - | - | - | - |
| 15 | 2,15 | 2,20 | 2,23 | 2,26 | 2,30 | 2,35 | 2,43 | 2,55 | - | - | - |
| 20 | 2,36 | 2,42 | 2,45 | 2,49 | 2,52 | 2,56 | 2,63 | 2,72 | 2,85 | - | - |
| 25 | 2,59 | 2,66 | 2,70 | 2,74 | 2,77 | 2,81 | 2,86 | 2,93 | 3,04 | 3,19 | - |
| 30 | 2,83 | 2,92 | 2,98 | 3,02 | 3,05 | 3,09 | 3,13 | 3,19 | 3,27 | 3,40 | 3,57 |
| 35 | 3,10 | 3,21 | 3,28 | 3,33 | 3,37 | 3,40 | 3,44 | 3,49 | 3,56 | 3,66 | 3,81 |
| 40 | 3,39 | 3,52 | 3,61 | 3,67 | 3,72 | 3,75 | 3,79 | 3,83 | 3,89 | 3,98 | 4,10 |
| 45 | - | - | 3,96 | 4,04 | 4,10 | 4,14 | 4,18 | 4,22 | 4,27 | 4,34 | 4,45 |
| 50 | - | - | - | 4,45 | 4,52 | 4,57 | 4,61 | 4,65 | 4,70 | 4,76 | 4,85 |
| 55 | - | - | - | - | 4,97 | 5,03 | 5,08 | 5,13 | 5,17 | 5,23 | 5,30 |
| 60 | - | - | - | - | - | 5,54 | 5,60 | 5,65 | 5,69 | 5,75 | 5,82 |
| tc te | -40 | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
| 10 | 11,89 | 11,99 | 12,06 | 12,13 | 12,25 | 12,47 | 12,81 | - | - | - | - |
| 15 | 12,46 | 12,60 | 12,69 | 12,76 | 12,86 | 13,02 | 13,30 | 13,72 | - | - | - |
| 20 | 13,10 | 13,31 | 13,43 | 13,52 | 13,61 | 13,74 | 13,96 | 14,30 | 14,80 | - | - |
| 25 | 13,84 | 14,12 | 14,29 | 14,41 | 14,50 | 14,62 | 14,79 | 15,07 | 15,49 | 16,09 | - |
| 30 | 14,67 | 15,04 | 15,28 | 15,43 | 15,55 | 15,66 | 15,81 | 16,04 | 16,39 | 16,89 | 17,60 |
| 35 | 15,60 | 16,06 | 16,38 | 16,60 | 16,74 | 16,87 | 17,01 | 17,20 | 17,49 | 17,92 | 18,52 |
| 40 | 16,63 | 17,21 | 17,62 | 17,91 | 18,10 | 18,25 | 18,39 | 18,56 | 18,81 | 19,17 | 19,69 |
| 45 | - | - | 18,99 | 19,36 | 19,62 | 19,81 | 19,96 | 20,13 | 20,35 | 20,66 | 21,10 |
| 50 | - | - | - | 20,97 | 21,30 | 21,54 | 21,73 | 21,91 | 22,11 | 22,38 | 22,76 |
| 55 | - | - | - | - | 23,15 | 23,46 | 23,70 | 23,89 | 24,10 | 24,35 | 24,68 |
| 60 | - | - | - | - | - | 25,57 | 25,86 | 26,10 | 26,31 | 26,55 | 26,86 |
| tc te | -40 | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
| 10 | 71,90 | 94,52 | 120,74 | 151,03 | 185,83 | 225,61 | 270,81 | - | - | - | - |
| 15 | 70,15 | 92,49 | 118,83 | 149,62 | 185,31 | 226,36 | 273,23 | 326,37 | - | - | - |
| 20 | 68,30 | 90,07 | 116,22 | 147,21 | 183,50 | 225,53 | 273,76 | 328,65 | 390,65 | - | - |
| 25 | 66,58 | 87,48 | 113,15 | 144,04 | 180,62 | 223,33 | 272,63 | 328,98 | 392,82 | 464,62 | - |
| 30 | 65,23 | 84,95 | 109,84 | 140,34 | 176,90 | 220,00 | 270,07 | 327,57 | 392,96 | 466,69 | 549,21 |
| 35 | 64,46 | 82,71 | 106,52 | 136,32 | 172,58 | 215,76 | 266,30 | 324,66 | 391,29 | 466,65 | 551,20 |
| 40 | 64,50 | 80,99 | 103,41 | 132,23 | 167,88 | 210,84 | 261,55 | 320,47 | 388,05 | 464,75 | 551,02 |
| 45 | - | - | 100,76 | 128,28 | 163,03 | 205,48 | 256,06 | 315,24 | 383,46 | 461,20 | 548,89 |
| 50 | - | - | - | 124,71 | 158,26 | 199,89 | 250,04 | 309,18 | 377,76 | 456,23 | 545,05 |
| 55 | - | - | - | - | 153,80 | 194,31 | 243,74 | 302,54 | 371,17 | 450,08 | 539,72 |
| 60 | - | - | - | - | - | 188,97 | 237,37 | 295,54 | 363,92 | 442,96 | 533,13 |
| tc te | -40 | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
| 10 | 1,92 | 2,36 | 2,92 | 3,56 | 4,28 | 5,02 | 5,75 | - | - | - | - |
| 15 | 1,60 | 2,00 | 2,50 | 3,10 | 3,76 | 4,48 | 5,21 | 5,90 | - | - | - |
| 20 | 1,33 | 1,68 | 2,13 | 2,66 | 3,26 | 3,93 | 4,62 | 5,32 | 5,97 | - | - |
| 25 | 1,11 | 1,41 | 1,79 | 2,26 | 2,79 | 3,39 | 4,04 | 4,70 | 5,35 | 5,94 | - |
| 30 | 0,92 | 1,18 | 1,50 | 1,90 | 2,36 | 2,89 | 3,47 | 4,08 | 4,70 | 5,30 | 5,84 |
| 35 | 0,78 | 0,98 | 1,25 | 1,58 | 1,98 | 2,44 | 2,94 | 3,49 | 4,06 | 4,63 | 5,17 |
| 40 | 0,67 | 0,82 | 1,04 | 1,31 | 1,64 | 2,03 | 2,47 | 2,95 | 3,46 | 3,98 | 4,50 |
| 45 | - | - | 0,87 | 1,08 | 1,35 | 1,67 | 2,04 | 2,45 | 2,90 | 3,37 | 3,84 |
| 50 | - | - | - | 0,89 | 1,11 | 1,37 | 1,67 | 2,01 | 2,39 | 2,80 | 3,23 |
| 55 | - | - | - | - | 0,90 | 1,10 | 1,35 | 1,63 | 1,94 | 2,29 | 2,66 |
| 60 | - | - | - | - | - | 0,88 | 1,07 | 1,29 | 1,55 | 1,84 | 2,15 |
| Temperatura d'evaporazione massima | ||
| temperatura del gas di aspirazione 25ºC | ||
| surriscaldamento del gas 10K |
| MODELLO | SPECIFICAZIONE | PARAGONI ALLA SERIE DELLO ZR |
| ZB15KQ-PFJ-524 | 2HP che salda R22 | ZB15=ZR24 |
| ZB15KQ-TFD-524 | ||
| ZB15KQE-PFJ-524 | 2HP che salda R404a | |
| ZB15KQE-TFD-524 | ||
| ZB19KQ-PFJ-524 | 2.3HP che salda R22 | ZB19=ZR28 |
| ZB19KQ-TFD-524 | ||
| ZB19KQE-PFJ-524 | 2.3HP che salda R404a | |
| ZB19KQE-TFD-524 | ||
| ZB21KQ-PFJ-524 | 3HP che salda R22 | ZB21=ZR36 |
| ZB21KQ-TFD-524 | ||
| ZB21KQE-PFJ-524 | 3HP che salda R404a | |
| ZB21KQE-TFD-524 | ||
| ZB26KQ-PFJ-524 | 3.5HP che salda R22 | ZB26=ZR42 |
| ZB26KQ-TFD-524 | ||
| ZB26KQE-PFJ-524 | 3.5HP che salda R404a | |
| ZB26KQE-TFD-524 | ||
| ZB30KQ-TFD-524 | 4HP che salda R22 | ZB30=ZR49 |
| ZB30KQE-TFD-524 | 4HP che salda R404a | |
| ZB38KQ-TFD-524 | 5HP che salda R22 | ZB38=ZR61 |
| ZB38KQE-TFD-524 | 5HP che salda R404a | |
| ZB45KQ-TFD-524 | 6HP che salda R22 | ZB45=ZR72 |
| ZB45KQE-TFD-524 | 6HP che salda R404a | |
| ZB58KQ-TFD-523 | 8HP vite R22 | ZB58=ZR91 |
| ZB58KQ-TFD-524 | 8HP che salda R22 | |
| ZB58KQE-TFD-523 | 8HP vite R404a | |
| ZB58KQE-TFD-524 | 8HP che salda R404a | |
| ZB66KQ-TFD-523 | 9HP vite R22 | ZB66=ZR108 |
| ZB66KQ-TFD-524 | 9HP che salda R22 | |
| ZB66KQE-TFD-523 | 9HP vite R404a | |
| ZB66KQE-TFD-524 | 9HP che salda R404a | |
| ZB76KQ-TFD-523 | 10HP vite R22 | ZB76=ZR125 |
| ZB76KQ-TFD-524 | 10HP che salda R22 | |
| ZB76KQE-TFD-523 | 10HP vite R404a | |
| ZB76KQE-TFD-524 | 10HP che salda R404a | |
| ZB88KQ-TFD-523 | 12HP vite R22 | ZB88=ZR144 |
| ZB88KQ-TFD-524 | 12HP che salda R404a | |
| ZB92KC-TWD-551 | 13HP vite R22 | ZB92=ZR16 |
| ZB92KC-TWD-550 | 13HP che salda R22 | |
| ZB92KCE-TWD-551 | 13HP vite R404a | |
| ZB92KCE-TWD-550 | 13HP che salda R404a | |
| ZB11MC-TWD-551 | 15HP vite R22 | ZB11=ZR19 |
| ZB11MC-TWD-550 | 15HP che salda R22 | |
| ZB11MCE-TWD-551 | 15HP vite R404a | |
| ZB11MCE-TWD-550 | 15HP che salda R404a |
| Compressore del rotolo di Emerson Copeland di serie di ZB per condizionamento d'aria | |||||
| Modello | ZB66KQ ZB66KQE | ZB76KQ ZB76KQE | ZB88KQ | ZB95KQ | ZB114KQ |
| Tipo del motore | TFD | ||||
| Potenza nominale (HP) | 9 | 10 | 12 | 13 | 15 |
| Spostamento (³ di m. /h) | 25,7 | 28,8 | 33,2 | 36,4 | 43,4 |
| Corrente di avviamento (LRA) (ampère) | |||||
| TFD | 100~111 | 110~118 | 110~118 | 140 | 174 |
| PFJ | |||||
| Corrente del carico nominale (RLA) (ampère) | |||||
| TFD | 17,3 | 19,2 | 22,1 | 22,1 | 27,1 |
| PFJ | |||||
| Corrente di funzionamento massima (MCC) (ampère) | |||||
| TFD | 24,2 | 26,9 | 31 | 31 | 38 |
| PFJ | |||||
| Potere del radiatore del carter (W) | 90 | ||||
| Diametro esterno dell'adattatore (in.) | |||||
| Dimensione di scarico | 7/8 | 7/8 | 7/8 | 7/8 | 7/8 |
| Dimensione di aspirazione | 1 3/8 | 1 3/8 | 1 3/8 | 1 3/8 | 1 3/8 |
| Dimenson (millimetri.) | |||||
| Lunghezza (L) | |||||
| Larghezza (W) | 284 | 284 | 284 | 285 | 285 |
| Altezza (H) | 546 | 546 | 546 | 552 | 553 |
| Soli angoli (apertura) | 190X190 (8,5) | ||||
| Tassa dell'olio (L) | 3,25 | 3,25 | 3,25 | 3,3 | 3,3 |
| Peso (chilogrammi) | |||||
| Peso netto | 59 | 62 | 62 | 62 | 63 |
| Peso lordo | 62 | 65 | 65 | 65 | 66 |
| Compressore del rotolo di Emerson Copeland di serie di ZB per condizionamento d'aria | ||||||||
| Modello | ZB15KQ ZB15KQE | ZB19KQ ZB19KQE | ZB21KQ ZB21KQE | ZB26KQ ZB26KQE | ZB29KQ ZB29KQE | ZB38KQ ZB38KQE | ZB45KQ ZB45KQE | ZB48KQ ZB48KQE |
| Tipo del motore | TFD | |||||||
| PFJ | PFJ | PFJ | PFJ | PFJ | ||||
| Potenza nominale (HP) | 2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 7 |
| Spostamento (³ di m. /h) | 5,9 | 6,8 | 8,6 | 9,9 | 11,4 | 14,5 | 17,2 | 18,8 |
| Corrente di avviamento (LRA) (ampère) | ||||||||
| TFD | 24.5~26 | 30~32 | 36~40 | 41~46 | 50 | 58.6~65.5 | 67~74 | 101 |
| PFJ | 53~58 | 56~61 | 75~82 | 89~97 | 113 | |||
| Corrente del carico nominale (RLA) (ampère) | ||||||||
| TFD | 4,30 | 4,30 | 5,70 | 7,10 | 7,90 | 8,90 | 11,50 | 12,1 |
| PFJ | 11,4 | 12,9 | 16,4 | 18,9 | 19,3 | |||
| Corrente di funzionamento massima (MCC) (ampère) | ||||||||
| TFD | 6,0 | 6,0 | 8,0 | 10,0 | 11,0 | 12,5 | 16,1 | 17,0 |
| PFJ | 16 | 18 | 23 | 24 | 27 | |||
|
Capacità di funzionamento (monofase) |
40μF/370V | 45μF/370V | 50μF/370V | 60μF/370V | 60μF/370V | |||
| Potere del radiatore del carter (W) | 70 | |||||||
| Diametro esterno dell'adattatore (in.) | ||||||||
| Dimensione di scarico | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 3/4 |
| Dimensione di aspirazione | 3/4 | 3/4 | 3/4 | 3/4 | 7/8 | 7/8 | 7/8 | 7/8 |
| Dimenson (millimetri.) | ||||||||
| Lunghezza (L) | 242 | 242 | 243 | 243 | 242 | 242 | 242 | 242 |
| Larghezza (W) | 242 | 242 | 244 | 244 | 242 | 242 | 242 | 242 |
| Altezza (H) | 383 | 389 | 412 | 425 | 430 | 457 | 457 | 457 |
| Soli angoli (apertura) | 190X190 (8,5) | |||||||
| Tassa dell'olio (L) | 1,18 | 1,45 | 1,45 | 1,45 | 1,36 | 1,89 | 1,89 | 1,80 |
| Peso (chilogrammi) | ||||||||
| Peso netto | 23 | 25 | 27 | 28 | 33 | 38 | 40 | 40 |
| Peso lordo | 26 | 29 | 30 | 31 | 37 | 41 | 44 | 44 |
| Compressore del rotolo di Emerson Copeland di serie di ZB per condizionamento d'aria | |||||
| Modello | ZB66KQ ZB66KQE | ZB76KQ ZB76KQE | ZB88KQ | ZB95KQ | ZB114KQ |
| Tipo del motore | TFD | ||||
| Potenza nominale (HP) | 9 | 10 | 12 | 13 | 15 |
| Spostamento (³ di m. /h) | 25,7 | 28,8 | 33,2 | 36,4 | 43,4 |
| Corrente di avviamento (LRA) (ampère) | |||||
| TFD | 100~111 | 110~118 | 110~118 | 140 | 174 |
| PFJ | |||||
| Corrente del carico nominale (RLA) (ampère) | |||||
| TFD | 17,3 | 19,2 | 22,1 | 22,1 | 27,1 |
| PFJ | |||||
| Corrente di funzionamento massima (MCC) (ampère) | |||||
| TFD | 24,2 | 26,9 | 31 | 31 | 38 |
| PFJ | |||||
| Potere del radiatore del carter (W) | 90 | ||||
| Diametro esterno dell'adattatore (in.) | |||||
| Dimensione di scarico | 7/8 | 7/8 | 7/8 | 7/8 | 7/8 |
| Dimensione di aspirazione | 1 3/8 | 1 3/8 | 1 3/8 | 1 3/8 | 1 3/8 |
| Dimenson (millimetri.) | |||||
| Lunghezza (L) | |||||
| Larghezza (W) | 284 | 284 | 284 | 285 | 285 |
| Altezza (H) | 546 | 546 | 546 | 552 | 553 |
| Soli angoli (apertura) | 190X190 (8,5) | ||||
| Tassa dell'olio (L) | 3,25 | 3,25 | 3,25 | 3,3 | 3,3 |
| Peso (chilogrammi) | |||||
| Peso netto | 59 | 62 | 62 | 62 | 63 |
| Peso lordo | 62 | 65 | 65 | 65 | 66 |
| Compressore del rotolo di Emerson Copeland di serie di ZB per condizionamento d'aria | ||||||||
| Modello | ZB15KQ ZB15KQE | ZB19KQ ZB19KQE | ZB21KQ ZB21KQE | ZB26KQ ZB26KQE | ZB29KQ ZB29KQE | ZB38KQ ZB38KQE | ZB45KQ ZB45KQE | ZB48KQ ZB48KQE |
| Tipo del motore | TFD | |||||||
| PFJ | PFJ | PFJ | PFJ | PFJ | ||||
| Potenza nominale (HP) | 2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 7 |
| Spostamento (³ di m. /h) | 5,9 | 6,8 | 8,6 | 9,9 | 11,4 | 14,5 | 17,2 | 18,8 |
| Corrente di avviamento (LRA) (ampère) | ||||||||
| TFD | 24.5~26 | 30~32 | 36~40 | 41~46 | 50 | 58.6~65.5 | 67~74 | 101 |
| PFJ | 53~58 | 56~61 | 75~82 | 89~97 | 113 | |||
| Corrente del carico nominale (RLA) (ampère) | ||||||||
| TFD | 4,30 | 4,30 | 5,70 | 7,10 | 7,90 | 8,90 | 11,50 | 12,1 |
| PFJ | 11,4 | 12,9 | 16,4 | 18,9 | 19,3 | |||
| Corrente di funzionamento massima (MCC) (ampère) | ||||||||
| TFD | 6,0 | 6,0 | 8,0 | 10,0 | 11,0 | 12,5 | 16,1 | 17,0 |
| PFJ | 16 | 18 | 23 | 24 | 27 | |||
|
Capacità di funzionamento (monofase) |
40μF/370V | 45μF/370V | 50μF/370V | 60μF/370V | 60μF/370V | |||
| Potere del radiatore del carter (W) | 70 | |||||||
| Diametro esterno dell'adattatore (in.) | ||||||||
| Dimensione di scarico | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 3/4 |
| Dimensione di aspirazione | 3/4 | 3/4 | 3/4 | 3/4 | 7/8 | 7/8 | 7/8 | 7/8 |
| Dimenson (millimetri.) | ||||||||
| Lunghezza (L) | 242 | 242 | 243 | 243 | 242 | 242 | 242 | 242 |
| Larghezza (W) | 242 | 242 | 244 | 244 | 242 | 242 | 242 | 242 |
| Altezza (H) | 383 | 389 | 412 | 425 | 430 | 457 | 457 | 457 |
| Soli angoli (apertura) | 190X190 (8,5) | |||||||
| Tassa dell'olio (L) | 1,18 | 1,45 | 1,45 | 1,45 | 1,36 | 1,89 | 1,89 | 1,80 |
| Peso (chilogrammi) | ||||||||
| Peso netto | 23 | 25 | 27 | 28 | 33 | 38 | 40 | 40 |
| Peso lordo | 26 | 29 | 30 | 31 | 37 | 41 | 44 | 44 |
Video
Video
Video
Video
Video
|
|
| Marchio: | Copeland |
| Numero di modello: | ZB38KQE- PFJ -551 |
| Moq: | 1pcs |
| prezzo: | discussed |
| Dettagli dell' imballaggio: | Caso di legno o 12 unità in un pallet |
| Condizioni di pagamento: | L / C, T / T, Western Union |
5HP anneriscono il compressore aero--Conditoning del rotolo di Emerson Copeland ZB38KQE-PFJ-551
Compressore del rotolo di ZB Copeland per le applicazioni medie di refrigerazione di temperatura
*Refrigerant: R404/R22 50Hz/60Hz
*Med/temperatura elevata
busta di funzionamento del *Large
la temperatura del *Fast tira giù le capacità
*Lightweight e compattezza
Tecnologia di Digital® del rotolo del *Copeland per modulazione semplice e senza punto di capacità
| Marca: | Copeland |
|---|---|
| Collegamento: | Rotalock |
| Attenui 1 (millimetro): | 438 |
| Numero di modello: | ZB 38KQE PFJ 551 |
| Garanzia: | 1 anno |
| Profondità con il pannello della decorazione (millimetro): | 242 |
| Spostamento cc: | 14,4 |
| Rifornimento elettrico: | 220-230V/1ph/50Hz |
| Valutazione elettrica: | 32 |
| Refrigerante: | Riferisca alla letteratura di Copeland per i refrigeranti approvati |
| Dimensione del collegamento di metropolitana (millimetro): | - |
| Collegamenti della valvola: | 7/8 |
| Larghezza con il pannello della decorazione (millimetro): | 242 |
| Temperatura di applicazione (C): | - |
| Temperatura di applicazione (C): | - |
| Spostamento [³ /h di m.]: | 14,4 | |
| Potenza del suono [DBA]: | 72 | |
| Livello di pressione sonora [dB]: | 61 | |
| Peso netto [chilogrammo]: | 37,4 | |
| Tassa dell'olio [³ del dm]: | 1,9 | |
| Alta pressione massima [barra]: | 28,8 | |
| Pressione massima di fermata [barra]: | 21 | |
| Temperatura minima di lowside [°C]: | -35 | |
| Temperatura massima di lowside [°C]: | 50 | |
| Categoria del PED: | 1 |
| Alimentazione elettrica [V/~/Hz]: | 220-240V/1/50Hz | |
| Corrente bloccata del rotore [A]: | 142 | |
| Corrente di funzionamento massima [A]: | 32,3 | |
| Resistenza di bobina [Ω]: | 0,4 |
| pollici | |||
| Collegamento della valvola di Rotolock di aspirazione: | 1 1/4" | ||
| Collegamento della valvola di Rotolock di scarico: | 1" | ||
| Collegamento di aspirazione con la manica fornita: | 7/8" | ||
| Collegamento di scarico con la manica fornita: | 1/2» |
| tc te | -40 | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
| 10 | 3,75 | 4,72 | 5,92 | 7,36 | 9,04 | 10,96 | 13,11 | - | - | - | - |
| 15 | 3,44 | 4,40 | 5,58 | 7,00 | 8,66 | 10,54 | 12,66 | 15,02 | - | - | - |
| 20 | 3,14 | 4,07 | 5,22 | 6,61 | 8,22 | 10,06 | 12,14 | 14,44 | 16,98 | - | - |
| 25 | 2,86 | 3,74 | 4,85 | 6,18 | 7,73 | 9,52 | 11,53 | 13,77 | 16,24 | 18,94 | - |
| 30 | 2,62 | 3,43 | 4,47 | 5,73 | 7,21 | 8,92 | 10,85 | 13,01 | 15,40 | 18,01 | 20,85 |
| 35 | 2,41 | 3,15 | 4,10 | 5,28 | 6,67 | 8,29 | 10,12 | 12,18 | 14,46 | 16,97 | 19,70 |
| 40 | 2,26 | 2,90 | 3,75 | 4,82 | 6,11 | 7,62 | 9,34 | 11,29 | 13,45 | 15,84 | 18,45 |
| 45 | - | - | 3,43 | 4,38 | 5,55 | 6,93 | 8,53 | 10,34 | 12,38 | 14,62 | 17,09 |
| 50 | - | - | - | 3,97 | 5,00 | 6,24 | 7,69 | 9,36 | 11,24 | 13,33 | 15,64 |
| 55 | - | - | - | - | 4,46 | 5,54 | 6,84 | 8,34 | 10,05 | 11,98 | 14,12 |
| 60 | - | - | - | - | - | 4,86 | 5,98 | 7,30 | 8,83 | 10,57 | 12,52 |
| tc te | -40 | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
| 10 | 1,96 | 2,00 | 2,03 | 2,07 | 2,11 | 2,18 | 2,28 | - | - | - | - |
| 15 | 2,15 | 2,20 | 2,23 | 2,26 | 2,30 | 2,35 | 2,43 | 2,55 | - | - | - |
| 20 | 2,36 | 2,42 | 2,45 | 2,49 | 2,52 | 2,56 | 2,63 | 2,72 | 2,85 | - | - |
| 25 | 2,59 | 2,66 | 2,70 | 2,74 | 2,77 | 2,81 | 2,86 | 2,93 | 3,04 | 3,19 | - |
| 30 | 2,83 | 2,92 | 2,98 | 3,02 | 3,05 | 3,09 | 3,13 | 3,19 | 3,27 | 3,40 | 3,57 |
| 35 | 3,10 | 3,21 | 3,28 | 3,33 | 3,37 | 3,40 | 3,44 | 3,49 | 3,56 | 3,66 | 3,81 |
| 40 | 3,39 | 3,52 | 3,61 | 3,67 | 3,72 | 3,75 | 3,79 | 3,83 | 3,89 | 3,98 | 4,10 |
| 45 | - | - | 3,96 | 4,04 | 4,10 | 4,14 | 4,18 | 4,22 | 4,27 | 4,34 | 4,45 |
| 50 | - | - | - | 4,45 | 4,52 | 4,57 | 4,61 | 4,65 | 4,70 | 4,76 | 4,85 |
| 55 | - | - | - | - | 4,97 | 5,03 | 5,08 | 5,13 | 5,17 | 5,23 | 5,30 |
| 60 | - | - | - | - | - | 5,54 | 5,60 | 5,65 | 5,69 | 5,75 | 5,82 |
| tc te | -40 | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
| 10 | 11,89 | 11,99 | 12,06 | 12,13 | 12,25 | 12,47 | 12,81 | - | - | - | - |
| 15 | 12,46 | 12,60 | 12,69 | 12,76 | 12,86 | 13,02 | 13,30 | 13,72 | - | - | - |
| 20 | 13,10 | 13,31 | 13,43 | 13,52 | 13,61 | 13,74 | 13,96 | 14,30 | 14,80 | - | - |
| 25 | 13,84 | 14,12 | 14,29 | 14,41 | 14,50 | 14,62 | 14,79 | 15,07 | 15,49 | 16,09 | - |
| 30 | 14,67 | 15,04 | 15,28 | 15,43 | 15,55 | 15,66 | 15,81 | 16,04 | 16,39 | 16,89 | 17,60 |
| 35 | 15,60 | 16,06 | 16,38 | 16,60 | 16,74 | 16,87 | 17,01 | 17,20 | 17,49 | 17,92 | 18,52 |
| 40 | 16,63 | 17,21 | 17,62 | 17,91 | 18,10 | 18,25 | 18,39 | 18,56 | 18,81 | 19,17 | 19,69 |
| 45 | - | - | 18,99 | 19,36 | 19,62 | 19,81 | 19,96 | 20,13 | 20,35 | 20,66 | 21,10 |
| 50 | - | - | - | 20,97 | 21,30 | 21,54 | 21,73 | 21,91 | 22,11 | 22,38 | 22,76 |
| 55 | - | - | - | - | 23,15 | 23,46 | 23,70 | 23,89 | 24,10 | 24,35 | 24,68 |
| 60 | - | - | - | - | - | 25,57 | 25,86 | 26,10 | 26,31 | 26,55 | 26,86 |
| tc te | -40 | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
| 10 | 71,90 | 94,52 | 120,74 | 151,03 | 185,83 | 225,61 | 270,81 | - | - | - | - |
| 15 | 70,15 | 92,49 | 118,83 | 149,62 | 185,31 | 226,36 | 273,23 | 326,37 | - | - | - |
| 20 | 68,30 | 90,07 | 116,22 | 147,21 | 183,50 | 225,53 | 273,76 | 328,65 | 390,65 | - | - |
| 25 | 66,58 | 87,48 | 113,15 | 144,04 | 180,62 | 223,33 | 272,63 | 328,98 | 392,82 | 464,62 | - |
| 30 | 65,23 | 84,95 | 109,84 | 140,34 | 176,90 | 220,00 | 270,07 | 327,57 | 392,96 | 466,69 | 549,21 |
| 35 | 64,46 | 82,71 | 106,52 | 136,32 | 172,58 | 215,76 | 266,30 | 324,66 | 391,29 | 466,65 | 551,20 |
| 40 | 64,50 | 80,99 | 103,41 | 132,23 | 167,88 | 210,84 | 261,55 | 320,47 | 388,05 | 464,75 | 551,02 |
| 45 | - | - | 100,76 | 128,28 | 163,03 | 205,48 | 256,06 | 315,24 | 383,46 | 461,20 | 548,89 |
| 50 | - | - | - | 124,71 | 158,26 | 199,89 | 250,04 | 309,18 | 377,76 | 456,23 | 545,05 |
| 55 | - | - | - | - | 153,80 | 194,31 | 243,74 | 302,54 | 371,17 | 450,08 | 539,72 |
| 60 | - | - | - | - | - | 188,97 | 237,37 | 295,54 | 363,92 | 442,96 | 533,13 |
| tc te | -40 | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
| 10 | 1,92 | 2,36 | 2,92 | 3,56 | 4,28 | 5,02 | 5,75 | - | - | - | - |
| 15 | 1,60 | 2,00 | 2,50 | 3,10 | 3,76 | 4,48 | 5,21 | 5,90 | - | - | - |
| 20 | 1,33 | 1,68 | 2,13 | 2,66 | 3,26 | 3,93 | 4,62 | 5,32 | 5,97 | - | - |
| 25 | 1,11 | 1,41 | 1,79 | 2,26 | 2,79 | 3,39 | 4,04 | 4,70 | 5,35 | 5,94 | - |
| 30 | 0,92 | 1,18 | 1,50 | 1,90 | 2,36 | 2,89 | 3,47 | 4,08 | 4,70 | 5,30 | 5,84 |
| 35 | 0,78 | 0,98 | 1,25 | 1,58 | 1,98 | 2,44 | 2,94 | 3,49 | 4,06 | 4,63 | 5,17 |
| 40 | 0,67 | 0,82 | 1,04 | 1,31 | 1,64 | 2,03 | 2,47 | 2,95 | 3,46 | 3,98 | 4,50 |
| 45 | - | - | 0,87 | 1,08 | 1,35 | 1,67 | 2,04 | 2,45 | 2,90 | 3,37 | 3,84 |
| 50 | - | - | - | 0,89 | 1,11 | 1,37 | 1,67 | 2,01 | 2,39 | 2,80 | 3,23 |
| 55 | - | - | - | - | 0,90 | 1,10 | 1,35 | 1,63 | 1,94 | 2,29 | 2,66 |
| 60 | - | - | - | - | - | 0,88 | 1,07 | 1,29 | 1,55 | 1,84 | 2,15 |
| Temperatura d'evaporazione massima | ||
| temperatura del gas di aspirazione 25ºC | ||
| surriscaldamento del gas 10K |
| MODELLO | SPECIFICAZIONE | PARAGONI ALLA SERIE DELLO ZR |
| ZB15KQ-PFJ-524 | 2HP che salda R22 | ZB15=ZR24 |
| ZB15KQ-TFD-524 | ||
| ZB15KQE-PFJ-524 | 2HP che salda R404a | |
| ZB15KQE-TFD-524 | ||
| ZB19KQ-PFJ-524 | 2.3HP che salda R22 | ZB19=ZR28 |
| ZB19KQ-TFD-524 | ||
| ZB19KQE-PFJ-524 | 2.3HP che salda R404a | |
| ZB19KQE-TFD-524 | ||
| ZB21KQ-PFJ-524 | 3HP che salda R22 | ZB21=ZR36 |
| ZB21KQ-TFD-524 | ||
| ZB21KQE-PFJ-524 | 3HP che salda R404a | |
| ZB21KQE-TFD-524 | ||
| ZB26KQ-PFJ-524 | 3.5HP che salda R22 | ZB26=ZR42 |
| ZB26KQ-TFD-524 | ||
| ZB26KQE-PFJ-524 | 3.5HP che salda R404a | |
| ZB26KQE-TFD-524 | ||
| ZB30KQ-TFD-524 | 4HP che salda R22 | ZB30=ZR49 |
| ZB30KQE-TFD-524 | 4HP che salda R404a | |
| ZB38KQ-TFD-524 | 5HP che salda R22 | ZB38=ZR61 |
| ZB38KQE-TFD-524 | 5HP che salda R404a | |
| ZB45KQ-TFD-524 | 6HP che salda R22 | ZB45=ZR72 |
| ZB45KQE-TFD-524 | 6HP che salda R404a | |
| ZB58KQ-TFD-523 | 8HP vite R22 | ZB58=ZR91 |
| ZB58KQ-TFD-524 | 8HP che salda R22 | |
| ZB58KQE-TFD-523 | 8HP vite R404a | |
| ZB58KQE-TFD-524 | 8HP che salda R404a | |
| ZB66KQ-TFD-523 | 9HP vite R22 | ZB66=ZR108 |
| ZB66KQ-TFD-524 | 9HP che salda R22 | |
| ZB66KQE-TFD-523 | 9HP vite R404a | |
| ZB66KQE-TFD-524 | 9HP che salda R404a | |
| ZB76KQ-TFD-523 | 10HP vite R22 | ZB76=ZR125 |
| ZB76KQ-TFD-524 | 10HP che salda R22 | |
| ZB76KQE-TFD-523 | 10HP vite R404a | |
| ZB76KQE-TFD-524 | 10HP che salda R404a | |
| ZB88KQ-TFD-523 | 12HP vite R22 | ZB88=ZR144 |
| ZB88KQ-TFD-524 | 12HP che salda R404a | |
| ZB92KC-TWD-551 | 13HP vite R22 | ZB92=ZR16 |
| ZB92KC-TWD-550 | 13HP che salda R22 | |
| ZB92KCE-TWD-551 | 13HP vite R404a | |
| ZB92KCE-TWD-550 | 13HP che salda R404a | |
| ZB11MC-TWD-551 | 15HP vite R22 | ZB11=ZR19 |
| ZB11MC-TWD-550 | 15HP che salda R22 | |
| ZB11MCE-TWD-551 | 15HP vite R404a | |
| ZB11MCE-TWD-550 | 15HP che salda R404a |
| Compressore del rotolo di Emerson Copeland di serie di ZB per condizionamento d'aria | |||||
| Modello | ZB66KQ ZB66KQE | ZB76KQ ZB76KQE | ZB88KQ | ZB95KQ | ZB114KQ |
| Tipo del motore | TFD | ||||
| Potenza nominale (HP) | 9 | 10 | 12 | 13 | 15 |
| Spostamento (³ di m. /h) | 25,7 | 28,8 | 33,2 | 36,4 | 43,4 |
| Corrente di avviamento (LRA) (ampère) | |||||
| TFD | 100~111 | 110~118 | 110~118 | 140 | 174 |
| PFJ | |||||
| Corrente del carico nominale (RLA) (ampère) | |||||
| TFD | 17,3 | 19,2 | 22,1 | 22,1 | 27,1 |
| PFJ | |||||
| Corrente di funzionamento massima (MCC) (ampère) | |||||
| TFD | 24,2 | 26,9 | 31 | 31 | 38 |
| PFJ | |||||
| Potere del radiatore del carter (W) | 90 | ||||
| Diametro esterno dell'adattatore (in.) | |||||
| Dimensione di scarico | 7/8 | 7/8 | 7/8 | 7/8 | 7/8 |
| Dimensione di aspirazione | 1 3/8 | 1 3/8 | 1 3/8 | 1 3/8 | 1 3/8 |
| Dimenson (millimetri.) | |||||
| Lunghezza (L) | |||||
| Larghezza (W) | 284 | 284 | 284 | 285 | 285 |
| Altezza (H) | 546 | 546 | 546 | 552 | 553 |
| Soli angoli (apertura) | 190X190 (8,5) | ||||
| Tassa dell'olio (L) | 3,25 | 3,25 | 3,25 | 3,3 | 3,3 |
| Peso (chilogrammi) | |||||
| Peso netto | 59 | 62 | 62 | 62 | 63 |
| Peso lordo | 62 | 65 | 65 | 65 | 66 |
| Compressore del rotolo di Emerson Copeland di serie di ZB per condizionamento d'aria | ||||||||
| Modello | ZB15KQ ZB15KQE | ZB19KQ ZB19KQE | ZB21KQ ZB21KQE | ZB26KQ ZB26KQE | ZB29KQ ZB29KQE | ZB38KQ ZB38KQE | ZB45KQ ZB45KQE | ZB48KQ ZB48KQE |
| Tipo del motore | TFD | |||||||
| PFJ | PFJ | PFJ | PFJ | PFJ | ||||
| Potenza nominale (HP) | 2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 7 |
| Spostamento (³ di m. /h) | 5,9 | 6,8 | 8,6 | 9,9 | 11,4 | 14,5 | 17,2 | 18,8 |
| Corrente di avviamento (LRA) (ampère) | ||||||||
| TFD | 24.5~26 | 30~32 | 36~40 | 41~46 | 50 | 58.6~65.5 | 67~74 | 101 |
| PFJ | 53~58 | 56~61 | 75~82 | 89~97 | 113 | |||
| Corrente del carico nominale (RLA) (ampère) | ||||||||
| TFD | 4,30 | 4,30 | 5,70 | 7,10 | 7,90 | 8,90 | 11,50 | 12,1 |
| PFJ | 11,4 | 12,9 | 16,4 | 18,9 | 19,3 | |||
| Corrente di funzionamento massima (MCC) (ampère) | ||||||||
| TFD | 6,0 | 6,0 | 8,0 | 10,0 | 11,0 | 12,5 | 16,1 | 17,0 |
| PFJ | 16 | 18 | 23 | 24 | 27 | |||
|
Capacità di funzionamento (monofase) |
40μF/370V | 45μF/370V | 50μF/370V | 60μF/370V | 60μF/370V | |||
| Potere del radiatore del carter (W) | 70 | |||||||
| Diametro esterno dell'adattatore (in.) | ||||||||
| Dimensione di scarico | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 3/4 |
| Dimensione di aspirazione | 3/4 | 3/4 | 3/4 | 3/4 | 7/8 | 7/8 | 7/8 | 7/8 |
| Dimenson (millimetri.) | ||||||||
| Lunghezza (L) | 242 | 242 | 243 | 243 | 242 | 242 | 242 | 242 |
| Larghezza (W) | 242 | 242 | 244 | 244 | 242 | 242 | 242 | 242 |
| Altezza (H) | 383 | 389 | 412 | 425 | 430 | 457 | 457 | 457 |
| Soli angoli (apertura) | 190X190 (8,5) | |||||||
| Tassa dell'olio (L) | 1,18 | 1,45 | 1,45 | 1,45 | 1,36 | 1,89 | 1,89 | 1,80 |
| Peso (chilogrammi) | ||||||||
| Peso netto | 23 | 25 | 27 | 28 | 33 | 38 | 40 | 40 |
| Peso lordo | 26 | 29 | 30 | 31 | 37 | 41 | 44 | 44 |
| Compressore del rotolo di Emerson Copeland di serie di ZB per condizionamento d'aria | |||||
| Modello | ZB66KQ ZB66KQE | ZB76KQ ZB76KQE | ZB88KQ | ZB95KQ | ZB114KQ |
| Tipo del motore | TFD | ||||
| Potenza nominale (HP) | 9 | 10 | 12 | 13 | 15 |
| Spostamento (³ di m. /h) | 25,7 | 28,8 | 33,2 | 36,4 | 43,4 |
| Corrente di avviamento (LRA) (ampère) | |||||
| TFD | 100~111 | 110~118 | 110~118 | 140 | 174 |
| PFJ | |||||
| Corrente del carico nominale (RLA) (ampère) | |||||
| TFD | 17,3 | 19,2 | 22,1 | 22,1 | 27,1 |
| PFJ | |||||
| Corrente di funzionamento massima (MCC) (ampère) | |||||
| TFD | 24,2 | 26,9 | 31 | 31 | 38 |
| PFJ | |||||
| Potere del radiatore del carter (W) | 90 | ||||
| Diametro esterno dell'adattatore (in.) | |||||
| Dimensione di scarico | 7/8 | 7/8 | 7/8 | 7/8 | 7/8 |
| Dimensione di aspirazione | 1 3/8 | 1 3/8 | 1 3/8 | 1 3/8 | 1 3/8 |
| Dimenson (millimetri.) | |||||
| Lunghezza (L) | |||||
| Larghezza (W) | 284 | 284 | 284 | 285 | 285 |
| Altezza (H) | 546 | 546 | 546 | 552 | 553 |
| Soli angoli (apertura) | 190X190 (8,5) | ||||
| Tassa dell'olio (L) | 3,25 | 3,25 | 3,25 | 3,3 | 3,3 |
| Peso (chilogrammi) | |||||
| Peso netto | 59 | 62 | 62 | 62 | 63 |
| Peso lordo | 62 | 65 | 65 | 65 | 66 |
| Compressore del rotolo di Emerson Copeland di serie di ZB per condizionamento d'aria | ||||||||
| Modello | ZB15KQ ZB15KQE | ZB19KQ ZB19KQE | ZB21KQ ZB21KQE | ZB26KQ ZB26KQE | ZB29KQ ZB29KQE | ZB38KQ ZB38KQE | ZB45KQ ZB45KQE | ZB48KQ ZB48KQE |
| Tipo del motore | TFD | |||||||
| PFJ | PFJ | PFJ | PFJ | PFJ | ||||
| Potenza nominale (HP) | 2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 7 |
| Spostamento (³ di m. /h) | 5,9 | 6,8 | 8,6 | 9,9 | 11,4 | 14,5 | 17,2 | 18,8 |
| Corrente di avviamento (LRA) (ampère) | ||||||||
| TFD | 24.5~26 | 30~32 | 36~40 | 41~46 | 50 | 58.6~65.5 | 67~74 | 101 |
| PFJ | 53~58 | 56~61 | 75~82 | 89~97 | 113 | |||
| Corrente del carico nominale (RLA) (ampère) | ||||||||
| TFD | 4,30 | 4,30 | 5,70 | 7,10 | 7,90 | 8,90 | 11,50 | 12,1 |
| PFJ | 11,4 | 12,9 | 16,4 | 18,9 | 19,3 | |||
| Corrente di funzionamento massima (MCC) (ampère) | ||||||||
| TFD | 6,0 | 6,0 | 8,0 | 10,0 | 11,0 | 12,5 | 16,1 | 17,0 |
| PFJ | 16 | 18 | 23 | 24 | 27 | |||
|
Capacità di funzionamento (monofase) |
40μF/370V | 45μF/370V | 50μF/370V | 60μF/370V | 60μF/370V | |||
| Potere del radiatore del carter (W) | 70 | |||||||
| Diametro esterno dell'adattatore (in.) | ||||||||
| Dimensione di scarico | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 3/4 |
| Dimensione di aspirazione | 3/4 | 3/4 | 3/4 | 3/4 | 7/8 | 7/8 | 7/8 | 7/8 |
| Dimenson (millimetri.) | ||||||||
| Lunghezza (L) | 242 | 242 | 243 | 243 | 242 | 242 | 242 | 242 |
| Larghezza (W) | 242 | 242 | 244 | 244 | 242 | 242 | 242 | 242 |
| Altezza (H) | 383 | 389 | 412 | 425 | 430 | 457 | 457 | 457 |
| Soli angoli (apertura) | 190X190 (8,5) | |||||||
| Tassa dell'olio (L) | 1,18 | 1,45 | 1,45 | 1,45 | 1,36 | 1,89 | 1,89 | 1,80 |
| Peso (chilogrammi) | ||||||||
| Peso netto | 23 | 25 | 27 | 28 | 33 | 38 | 40 | 40 |
| Peso lordo | 26 | 29 | 30 | 31 | 37 | 41 | 44 | 44 |
Video
Video
Video
Video
Video
